電力調整器
電力調整器由蘇州天劍電子有限公司專業提供，蘇州天劍是臺灣樺特駐蘇州辦事處及江蘇省一級技術服務單位，臺灣臺灣樺特電力調整器也被稱做調功器、SCR、可控硅、功率調整器、調壓器、調相器、相位控制器等等．
臺灣樺特電力調整器 (調功調壓器,功率調整器)，是一種無級的電力調整設備；是工業電熱行業之控制利器、節能節電型設備，因此它被廣泛應用于各產業設備：如電加熱爐、鋼化爐、陶瓷窯爐、電熱銅爐、粉末冶金設備、真空電鍍設備、金屬熱處理設備、纖維染色加溫設備、物理化學設備、電力型電壓輸送設備、變壓器一次側控制、燈光控制系統設備、塑料擠出設備、IR燈管加熱設備、干燥設備、電線電纜機械、模具加熱設備、塑料皮革設備、貼合機、吸塑機、食品機械、鞋機、樓宇控制系統、電子無塵室恒溫恒濕控制、太陽能設備等各種工業加熱控制。
電力調整器 正在成為自動化高效不可缺少的裝置，隨著社會的不斷發展對產品品質要求的提高,在溫度控制中樺特SCR 電力調整器 應用的越來越廣泛；是一個值得您信賴的產品……
蘇州天劍電子有限公司秉持專業、人性、科技的精神服務于廣大工業自動控制的整合，讓我們?yōu)槟峁嵲凇⒖煽康漠a(chǎn)品與優質的服務
臺灣樺特電力調整器（調功器、可控硅）

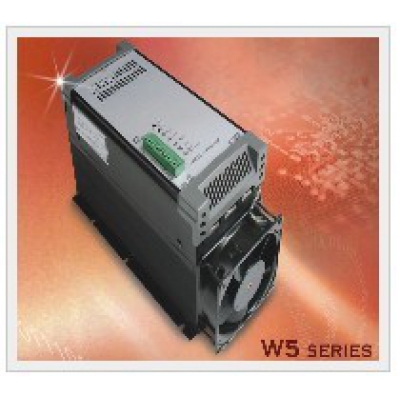

W5系列
優點：
1、大大提高溫度控制的精度
2、省電節能
3、機械設備高端化
應用領域：
1、玻璃鋼化爐、隧道爐、擴散爐、烤箱烤爐、燒結爐，真空爐，高低溫實驗電爐，熱處理，電阻爐、窯爐
2、玻璃成型，鋰電池加工、玻璃融化，噴涂烘干，包裝機械，注塑機械，食品機械，回火設備，塑料加工，紅外加熱
產 品 特 點
· 調整Max與BIAS互不影響。
· 下掀式面板，容易更換保險絲。
· Max、SFS調整VR置于面板，方便調整。
· 多只LED面板顯示，使用狀態一目了然。
· 任何機種之輔助電源（AC1,AC2）皆可獨立控制。
· 內置緩沖輸出調整（SFS VR），可調范圍 1~22秒。（僅相位控制產品有此功能）
· 上下加裝護蓋，安全美觀且配線時方便坎入與開啟。
· 瞬間停電0.5Hz立即停止輸出，待復電后再緩沖輸出。（防止涌浪電壓造成FUSE異常熔斷）
· 單一規格設計，主電源于200～480VAC范圍內皆可使用。
· 電源頻率自我偵測，50～60Hz均可使用，不需任何選擇或切換。
· 具電源欠相、SCR超溫、FUSE熔斷檢出顯示，并有一組警報干接點輸出。
· SCR超溫或FUSE熔斷立即停止輸出，待故障排除后復電時，再緩沖輸出。（防止FUSE異常熔斷）
· 4~20mA、1~5VDC、2~10VDC、0~20mA、0~5VDC、0~10VDC、干接點...等各種控制訊號皆可使用。
· 觸發回路與主機板采分離式設計，可避免主回路發生異常時傷及主機板。
· 控制訊號端子臺，采用歐式可分離式端子臺，更換時控制回路可免重新配線。
安裝注意事項及周圍環境條件
· 電力調整器使用時，內部會產生熱量，安裝時請垂直安裝且兩旁需預留空隙 ，以免散熱不良造成電力調整器內部溫度持續上升。
· 控制箱須有空氣對流通風孔，請依熱空氣由下往上之原理裝置通風孔或加裝 抽風扇。
· 請勿安裝于高溫或通風不佳之處所，否則請低于額定容量之70%使用。
· 避免安裝于有嚴重水蒸氣或酸、鹼、腐蝕性氣體之場所。
· 周圍濕度：90%RH以下。(無結露)
周圍溫度：-10°C~45°C。
控制方式及輸出波形比較
負載測試
相位控制：連續性相角控制，輸出穩定，電流表不抖動，但每個半波會產生諧波。
適用負載：定阻抗負載、變阻抗負載、電感性負載、IR燈管。零位控制：分配式零位控制，分辨率最小1Hz，不會產生諧波，輸出時電流表呈現抖動狀態。
適用負載：定阻抗負載
配線及規劃注意事項
LED 燈顯示狀況及故障排除
電源指示燈 | 燈亮：表示輔助電源已投入 未亮：表示1.輔助電源未送電→請確認AC1、AC2輔助電源是否送電。 2.控制板故障→請更換備用之相同規格控制板或?qū)㈦娏φ{(diào)整器送修。 |
輸入指示燈 | 燈亮：表示控制訊號已送入 未亮：表示1.控制訊號未輸入→請確認溫控表是否已有輸出并確認連接線是否脫落或接錯。 2.控制器極性接反→請確認溫控表之極性是否正確。 3.控制板之Max VR或外部VR歸零→請確認兩只VR是否有任一只被歸零。 4.控制板故障→請更換備用之相同規格控制板或?qū)㈦娏φ{(diào)整器送修。 |
輸出指示燈 | 燈亮：燈亮：表示電力調整器輸出中 1.相位控制(隨輸出量大小而明暗) 2.零位控制(隨輸出量大小而閃爍) 未亮：表示1.異常指示燈L5有亮(保險絲熔斷或主電源未送)→請參考ERR(L5)之說明做判定。 2.超溫指示燈L4有亮(電力調整器超溫)→請參考TH(L4)之說明做判定。 3.輸入指示燈L2未亮(無輸入訊號)→請參考IN(L2)之說明做判定。 4.輸入指示燈L2有亮(控制板故障)→請更換備用之相同規格控制板或?qū)㈦娏φ{(diào)整器送修。 |
超溫指示燈 | 燈亮：表示1.電力調整器超溫→散熱風扇未運轉，請確認風扇是否有送電、損壞或異物卡住并將故障排除。 2.周圍溫度過高或通風不良→請更換安裝位置或改善通風條件。 未亮：表示正常，電力調整器未超溫。 |
電源異常指示燈 | 燈亮：表示1.主電源未送或欠相→請檢查主電源是否送電或發生異常。 2.高速保險絲熔斷→請更換相同規格之高速保險絲，在送電之前請先檢查負載有無短路或接地。 未亮：表示正常。 |
使用說明
1.型號識別
, ,
產品系列 | W5 | W5系列 | ||||||||
控制方式 | SP | 單相相位控制 | ||||||||
SZ | 單相零位控制 | |||||||||
TP | 三相三線式相位控制 | |||||||||
TZ | 三相二線式零位控制 | |||||||||
ZZ | 三相三線式零位控制 | |||||||||
主電流電壓 | 1V | 110VAC (僅單相電源有此規格) | ||||||||
4V | 200~480VAC | |||||||||
額定電流 | 030 | 30A | ||||||||
045 | 45A | |||||||||
060 | 60A | |||||||||
080 | 80A | |||||||||
100 | 100A | |||||||||
125 | 125A | |||||||||
150 | 150A | |||||||||
180 | 180A | |||||||||
230 | 230A | |||||||||
300 | 300A | |||||||||
380 | 380A | |||||||||
450 | 450A | |||||||||
580 | 580A | |||||||||
720 | 720A | |||||||||
破折號 | - |
| ||||||||
輔助電源代碼 | 1 | 1? 110VAC | ||||||||
2 | 1? 220VAC | |||||||||
輸入訊號代碼 | 0 | 0~5VDC | ||||||||
1 | 1~5VDC | |||||||||
2 | 2~10VDC | |||||||||
3 | 0~10VDC | |||||||||
4 | 4~20mA | |||||||||
5 | 0~20mA | |||||||||
M | 手動調整 | |||||||||
＊ | 特殊 | |||||||||
緩沖時間代碼 | C | 緩沖時間2 秒 ?。阄划a(chǎn)品） | ||||||||
J | 緩沖時間可調，1- 22秒（相位產品） | |||||||||
特殊規格代碼 | TF | 感抗型負載 | ||||||||
CL | 限電流型 | |||||||||
CV | 定電壓型 | |||||||||
2.輸入訊號選擇
3.調整功能
VR1 BIAS | 基準輸出電壓調整（逆時針調整控制訊號輸入越小即可輸出） |
VR2 SFS | 緩沖上升時間調整（調整范圍1~22秒，順時針調整緩沖時間增加。零位產品無此功能） |
VR3 Max | 最大輸出電壓調整（調整范圍0~100%，逆時針調整輸出量減少，請勿歸零否則將無輸出） |
接 線 范 例一三相三線式相位、三相三線式相位、
外 觀 說 明
電力調整器相關尺寸及重量 |
單相相位、單相零位控制(W5SP、W5SZ) 額定電流 圖 外型尺寸 凈重(KG) 包裝后尺寸 毛重(KG) 固定孔尺寸 主電源螺絲 冷卻方式 長 寬 高 長 寬 高 L1 L2 L3 W 30A A 162 98 133 , 1.3 225 127 166 1.5 122 ○ ○ 90 M6 自冷 45A A 200 98 133 1.5 262 127 166 1.7 122 ○ ○ 90 M6 自冷 60,80A B 162 112 183 1.7 225 140 220 2.0 122 ○ ○ 104 M6 自冷 100A C 189 112 183 2.0 250 140 220 2.3 122 ○ ○ 104 M6 風冷 125,150,180A C 275 112 183 3.0 336 140 220 3.4 122 86 ○ 104 M8 風冷 230A C 287 112 188 3.4 345 140 220 3.8 122 86 ○ 104 M10 風冷 300,380A I 390 140 248 6.4 450 168 277 7.0 122 86 94 132 M10 風冷 450A I 390 140 248 122 86 94 132 M10*2 風冷 580A I 460 140 248 122 86 94 132 M10*2 風冷 720A I 560 140 248 122 86 239 132 M10*2 風冷 |
|
三相二線式零位控制(W5TZ)
額定電流
圖
外型尺寸
凈重(KG)
包裝后尺寸
毛重(KG)
固定孔尺寸
主電源螺絲
冷卻方式
長
寬
高
長
寬
高
L1
L2
L3
W
30A
A
162
98
133
1.5
225
127
166
1.7
122
○
○
90
M6
自冷
45A
B
162
112
183
1.9
225
140
220
2.2
122
○
○
104
M6
自冷
60,80,100A
C
189
112
183
2.2
250
140
220
2.5
122
○
○
104
M6
風冷
125A
C
275
112
183
3.1
336
140
220
3.5
122
86
○
104
M8
風冷
150A
F
326
140
205
4.5
388
168
245
5.0
122
86
○
132
M8
風冷
180A
F
382
140
205
5.6
443
168
245
6.1
122
86
94
132
M8
風冷
230A
G
310
155
265
10.4
445
260
420
12.0
230
○
○
143
M10
風冷
300,380A
G
390
155
265
14.3
525
260
420
16.3
230
80
○
143
M10
風冷
450A
J
390
260
248
122
86
94
252
M10*2
風冷
580A
J
460
260
248
122
86
94
252
M10*2
風冷
720A
J
560
260
248
122
86
239
252
M10*2
風冷
|
|
三相三線式相位、三相三線式零位控制(W5TP、W5ZZ)
額定電流
圖
外型尺寸
凈重(KG)
包裝后尺寸
毛重(KG)
固定孔尺寸
主電源螺絲
冷卻方式
長
寬
高
長
寬
高
L1
L2
L3
W
30A
D
200
140
145
2.5
262
168
182
2.9
122
○
○
132
M6
自冷
45A
E
200
140
205
3.0
262
168
245
3.4
122
○
○
132
M6
自冷
60,80,100A
F
202
140
205
3.1
262
168
245
3.5
122
○
○
132
M6
風冷
125A
F
288
140
205
4.4
350
168
245
5.0
122
86
○
132
M8
風冷
150A
F
326
140
205
4.8
388
168
245
5.4
122
86
○
132
M8
風冷
180A
F
382
140
205
5.8
443
168
245
6., 3
122
86
94
132
M8
風冷
230A
H
322
215
265
15.3
450
313
420
17.3
230
○
○
203
M10
風冷
300,380A
H
402
215
265
21.1
540
313
420
23.4
230
80
○
203
M10
風冷
450A
K
390
380
248
122
86
94
372
M10*2
風冷
580A
K
460
380
248
122
86
94
372
M10*2
風冷
720A
K
560
380
248
122
86
239
372
M10*2
風冷
|
外形及固定尺寸 |
