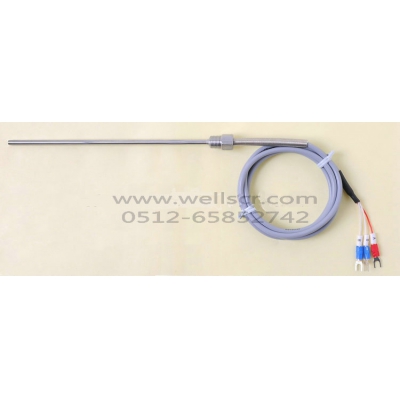

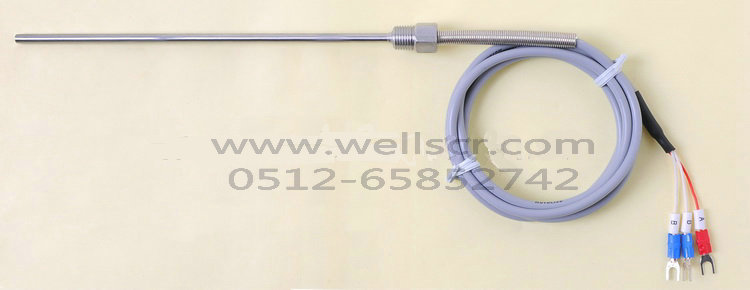

WRK21系列高品質熱電阻是由鎧裝高品質熱電阻電纜一頭焊接鉑電阻元件并封口作為探桿,一頭焊接高品質熱電阻引線,并在探桿與引線連接處焊接固定 螺紋后加彈簧而組成的螺紋焊接桿式鎧裝高品質熱電阻。鎧裝高品質熱電阻具有反應快、可彎曲、探桿可以很長及機械強度高等普通高品質熱電阻沒有的 優點,一般用于測量-200~+600℃場合的溫度。 此產品須提供的參數: 探桿直徑: 常用為5mm,也可選8mm、6.4mm、6mm、4.8mm、4mm、3.2mm。 探桿長度: 8000mm內可任意指定。 焊接螺紋規格: 常用為椎管螺紋PT1/4、PT1/8,其它不常用螺紋請見 引線長度: 50M(米)內可任意指定。 高品質熱電阻芯型號: 常用為PT100,其它分度號另議。 精度等級: 常用為通用工業等級B級,也可選精密級A級。 引線類型: 常用為三線制鐵氟龍引線,也可選三線制不銹鋼網線和PVC引線。 保護管材質: 常用為不銹鋼304,也可選不銹鋼316。 實際測量溫度: 即長期實際測量的溫度幾度,而不是偶爾可能達到的最高溫度范圍。 部份選項說明: 中文名稱 選型代碼 圖 片 絕緣層與 護套層材料 長期耐溫 其它特性點 三線制 鐵氟龍引線 TFL 鐵氟龍絕緣 鐵氟龍護套 -190℃~+200℃ 抗干擾性差,耐磨性好,結構緊湊,最常用,價格貴。 三線制 PVC引線 PVC PVC絕緣 PVC護套 -30℃~+80℃ 抗干擾性差,耐磨性好,外徑較大,不適合做AR1系列,價格便宜。 三線制 不銹鋼網 引線 BXG 玻纖絕緣 不銹鋼網護套 0℃~200℃ 抗干擾性好,耐磨性中等,不適合固定在運動被測物體,價格貴。 注:特殊的二線制或四線制鐵氟龍引線與PVC引線是沒有護套層的,選型代碼分別為TFL2、TFL4、PVC2、PVC4。 引線類型 如果此選項沒選則為標準的三線制鐵氟龍引線,如果是非標的二線制與四線制鐵氟龍引線則需標注:TFL2與TFL4;二線制、三線制、四線制PVC引線分別標為:PVC2、PVC、PVC4。不銹鋼網線只有三線制的,標"BXG"。 高品質熱電阻芯型號 注意:φ4及以上管徑才能選雙支裝。 焊接螺紋規格 常用錐管螺紋PT1/4,也可選錐管螺紋PT1/8(僅適用φ5及以下管徑),以及管螺紋PF1/4、PF1/8,公制螺紋M12×1.5、M10、M8等。其它不常用螺紋請見
